وقتی چراغ چک خودرو روشن می‌شود، خودرو بد کار می‌کند یا مصرف سوخت افزایش پیدا می‌کند، یکی از اولین ابزارهایی که برای بررسی مشکل به کار می‌رود دستگاه دیاگ خودرو است. اما دیاگ دقیقاً چه چیزهایی را نشان میدهد و آیا میتواند علت تمام خرابی‌های خودرو را مشخص کند؟
دستگاه دیاگ با اتصال به سیستم الکترونیکی خودرو، اطلاعاتی را که توسط ECU و سایر یونیتهای قابل دسترسی ثبت شده‌اند می‌خواند. این اطلاعات میتواند شامل کدهای خطا، اطلاعات لحظه‌ای سنسورها، دادههای ثبت‌شده هنگام بروز خطا و وضعیت برخی سیستم‌های الکترونیکی باشد. بسته به نوع دستگاه، خودرو و میزان دسترسی آن به یونیتها، امکانات دیاگ میتواند متفاوت باشد.
بنابراین، دیاگ صرفاً ابزاری برای «خاموش کردن چراغ چک» نیست؛ بلکه یکی از ابزارهای مهم برای پیدا کردن مسیر عیب‌یابی خودرو محسوب می‌شود و در دو مدل دیاگ ایرانی و خارجی در بازار موجود است.
دیاگ خودرو چه اطلاعاتی را نشان میدهد؟
مهم‌ترین اطلاعاتی که یک دستگاه دیاگ میتواند در اختیار تعمیرکار قرار دهد عبارت‌اند از:
| اطلاعات قابل نمایش | توضیح |
|---|---|
| کدهای خطا (DTC) | خطاهایی که توسط ECU یا یونیتهای مربوطه ثبت شده‌اند |
| اطلاعات لحظه‌ای (Live Data) | مقادیر و وضعیت برخی سنسورها و پارامترهای خودرو در زمان بررسی |
| Freeze Frame | بخشی از وضعیت خودرو در زمانی که خطا ثبت شده است |
| وضعیت چراغ چک | مشخص می‌کند آیا خطای مرتبط با سیستم مدیریت موتور ثبت شده است یا خیر |
| اطلاعات برخی یونیتها | بسته به خودرو و دستگاه، اطلاعات موتور، گیربکس، ABS، ایربگ و سایر سیستم‌ها |
| وضعیت برخی تست‌ها | در دستگاههای پیشرفتهتر، امکان بررسی یا اجرای تستهای تخصصی وجود دارد |
قابلیت‌های دقیق دستگاه به مدل خودرو، سال ساخت، پروتکل ارتباطی و سطح دسترسی نرم‌افزار دیاگ بستگی دارد. بنابراین نباید انتظار داشت هر دستگاه دیاگی روی تمام خودروها تمام اطلاعات را نمایش دهد. برای نمونه، برخی اسکنرها علاوه بر کدهای موتور، امکان خواندن کدهای ABS و SRS و نمایش Live Data را نیز دارند.

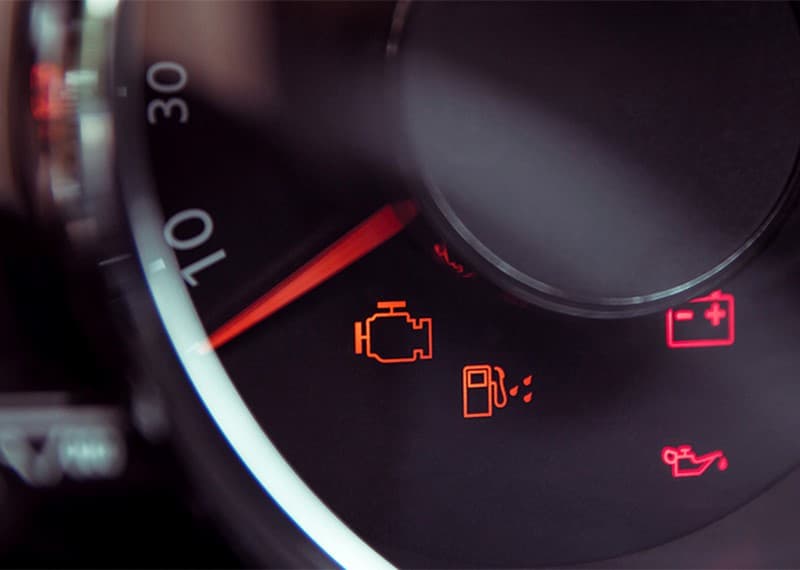

۱. کد خطای خودرو یا DTC چیست؟
یکی از مهم‌ترین اطلاعاتی که دیاگ نشان میدهد، کد خطای خودرو یا DTC (Diagnostic Trouble Code) است.
وقتی یکی از سیستم‌های تحت نظارت ECU شرایط غیرعادی را تشخیص دهد، ممکن است یک کد خطا در حافظه سیستم ثبت شود. دستگاه دیاگ این کد را می‌خواند و در بسیاری از دستگاهها توضیح یا عنوان مرتبط با آن را نیز نمایش میدهد.
برای مثال ممکن است دیاگ کدی مرتبط با موارد زیر نشان دهد:
- سیستم احتراق و جرقه
- سنسورها
- سیستم سوخت‌رسانی
- دریچه گاز
- سیستم آلایندگی
- مدارهای الکتریکی
- عملکرد برخی قطعات تحت کنترل ECU
اما یک نکته مهم وجود دارد: کد خطا همیشه به معنی خراب بودن قطعهای که نام آن در کد آمده نیست.
برای مثال اگر دیاگ خطای مربوط به یک سنسور را نشان دهد، ممکن است مشکل از خود سنسور، سیمکشی، سوکت، تغذیه یا شرایط دیگری باشد. بنابراین کد خطا نقطه شروع عیب‌یابی است و برای تشخیص قطعی، باید اطلاعات آن در کنار علائم خودرو و تستهای لازم بررسی شود.

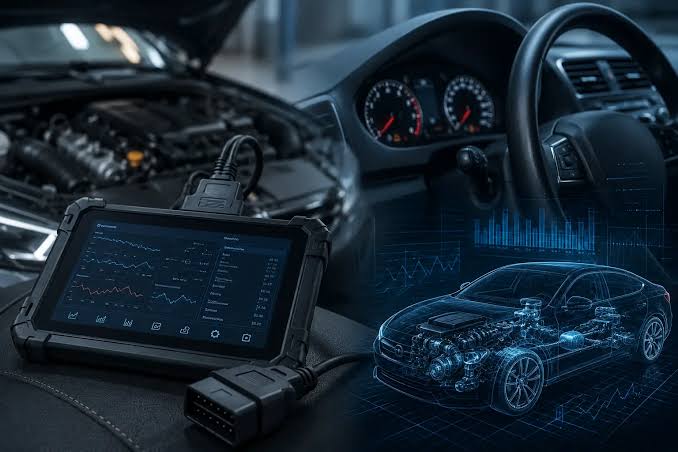

۲. Live Data یا اطلاعات لحظه‌ای خودرو
یکی از کاربردی‌ترین قابلیت‌های دستگاههای دیاگ، نمایش Live Data است.
در این حالت، دستگاه میتواند بعضی پارامترهای خودرو را به‌صورت لحظه‌ای نمایش دهد. بسته به خودرو و دستگاه، این اطلاعات ممکن است شامل مواردی مانند:
- دور موتور (RPM)
- دمای مایع خنک‌کننده
- اطلاعات سنسورهای مختلف
- وضعیت دریچه گاز
- پارامترهای مربوط به سوخت
- وضعیت برخی کلیدها و عملگرها
- اطلاعات مرتبط با سیستم موتور
باشد.
برخی دستگاههای حرفه‌ای علاوه بر نمایش این اطلاعات، امکان ثبت، ذخیره یا نمایش گرافیکی داده‌ها را نیز دارند که میتواند در پیدا کردن ایرادهای متناوب بسیار کمک‌کننده باشد.
چرا Live Data مهم است؟
فرض کنید خودرو در حالت عادی روشن می‌شود اما هنگام شتاب‌گیری دچار مشکل می‌شود. خواندن یک کد خطا به‌تنهایی ممکن است اطلاعات کافی برای پیدا کردن علت نهایی ندهد. در چنین شرایطی تعمیرکار میتواند پارامترهای مختلف را در زمان کارکرد موتور بررسی کند و تغییرات غیرعادی را پیدا کند.
به همین دلیل، دستگاه دیاگی که فقط کد خطا را می‌خواند با یک دستگاه دارای قابلیت Live Data یکسان نیست.
۳. Freeze Frame چیست و دیاگ چه چیزی از آن نشان میدهد؟
برخی خودروها هنگام ثبت خطا، بخشی از شرایط کاری خودرو را در همان لحظه ذخیره می‌کنند. این اطلاعات با عنوان Freeze Frame شناخته می‌شود.
Freeze Frame میتواند برای تعمیرکار مفید باشد، چون نشان میدهد خطا در چه شرایطی ثبت شده است. بسته به خودرو و اطلاعات قابل دسترس، پارامترهایی از وضعیت موتور یا سیستم مربوطه در زمان ثبت خطا ذخیره می‌شوند.
این قابلیت مخصوصاً زمانی کاربرد دارد که ایراد به‌صورت دائم وجود ندارد و فقط در شرایط خاصی اتفاق می‌افتد.
۴. آیا دیاگ میتواند خرابی سنسورها را نشان دهد؟
دیاگ میتواند خطا یا عملکرد غیرعادی مرتبط با بعضی سنسورها را نشان دهد، اما لزوماً خرابی خود سنسور را به‌صورت قطعی اثبات نمی‌کند.
این تفاوت برای عیب‌یابی بسیار مهم است.
برای مثال اگر دیاگ خطایی مرتبط با یک سنسور نشان دهد، تعمیرکار باید مواردی مانند:
- مقدار Live Data
- سیمکشی
- سوکت
- ولتاژ و تغذیه
- شرایط عملکرد موتور
- علائم خودرو
را نیز بررسی کند.
بنابراین پاسخ دقیق به سؤال «آیا دیاگ خرابی سنسور را نشان میدهد؟» این است: دیاگ میتواند سرنخ بسیار مهمی درباره عملکرد یا مدار سنسور بدهد، اما تشخیص قطعه معیوب نیاز به بررسی تکمیلی دارد.

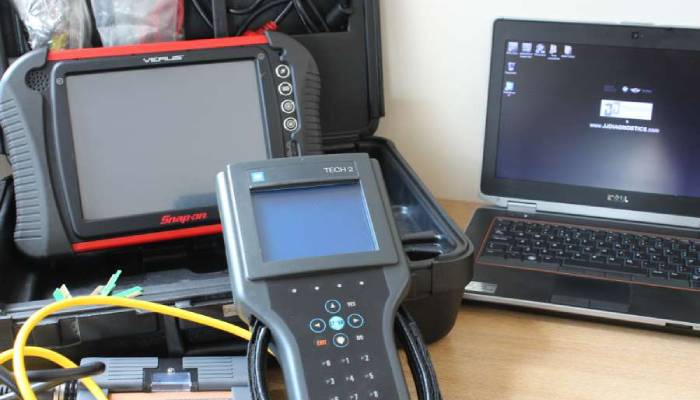

۵. آیا دیاگ خرابی گیربکس را نشان میدهد؟
در خودروهایی که سیستم گیربکس توسط یک یونیت الکترونیکی کنترل و قابل دسترسی از طریق دستگاه دیاگ است، ممکن است بتوان کدهای خطا و برخی پارامترهای مربوط به گیربکس را بررسی کرد.
البته میزان اطلاعات به نوع خودرو و قابلیت دستگاه بستگی دارد. برخی دستگاههای پیشرفتهتر امکان دسترسی به یونیتهای بیشتری را فراهم می‌کنند، در حالی که یک کدخوان ساده ممکن است فقط اطلاعات پایه موتور را نمایش دهد. دستگاههای حرفه‌ای حتی می‌توانند به سیستم‌هایی مانند موتور، گیربکس، ABS و ایربگ دسترسی داشته باشند.
بنابراین برای بررسی مشکل گیربکس، قبل از خرید دستگاه باید مطمئن شد که مدل دستگاه موردنظر از سیستم و خودروی مورد استفاده پشتیبانی می‌کند.
۶. آیا دیاگ ABS و ایربگ را هم نشان میدهد؟
در برخی دستگاههای دیاگ، بله.
دیاگ‌های پیشرفتهتر می‌توانند علاوه بر ECU موتور، به یونیتهای دیگری مانند ABS و SRS/Airbag نیز دسترسی داشته باشند. در این حالت، تعمیرکار میتواند کدهای خطای ثبت‌شده در این سیستم‌ها را بخواند و بسته به امکانات دستگاه، اطلاعات بیشتری از وضعیت آنها دریافت کند.
اما این قابلیت عمومی و یکسان برای همه دستگاهها نیست. بنابراین هنگام خرید دستگاه دیاگ باید مشخص شود که دستگاه از چه یونیت‌هایی و چه برندها و مدل‌هایی پشتیبانی می‌کند.
جدول تفاوت اطلاعاتی که دیاگ میتواند نشان دهد
| نوع اطلاعات | کاربرد در عیب‌یابی |
|---|---|
| کد خطا (DTC) | مشخص کردن سیستم یا شرایطی که خطا در آن ثبت شده است |
| Live Data | بررسی عملکرد لحظه‌ای سنسورها و پارامترهای خودرو |
| Freeze Frame | بررسی شرایط خودرو هنگام ثبت خطا |
| اطلاعات ECU | بررسی اطلاعات و خطاهای مربوط به یونیت موتور |
| اطلاعات گیربکس | بررسی خطاها و پارامترهای قابل دسترسی گیربکس |
| ABS | بررسی خطاهای قابل دسترسی سیستم ترمز ضدقفل |
| SRS/Airbag | بررسی خطاهای قابل دسترسی سیستم ایربگ |
آیا دیاگ میتواند علت اصلی خرابی خودرو را مشخص کند؟
گاهی بله، اما همیشه نه.
دیاگ یک ابزار عیب‌یابی است و اطلاعات بسیار ارزشمندی در اختیار تعمیرکار قرار میدهد؛ اما نتیجه نهایی باید با توجه به علائم خودرو، کدهای خطا، دادههای لحظه‌ای و تستهای فنی تفسیر شود.
برای مثال ممکن است خودرو یک خطای مرتبط با سیستم سوخت‌رسانی ثبت کند. این خطا میتواند دلایل مختلفی داشته باشد و تنها با تعویض قطعهای که نام آن در کد خطا آمده، لزوماً مشکل برطرف نمی‌شود.
پس بهتر است دیاگ را ابزار تشخیص و پیدا کردن مسیر عیب‌یابی بدانیم، نه دستگاهی که در تمام شرایط به‌تنهایی قطعه خراب را مشخص می‌کند.

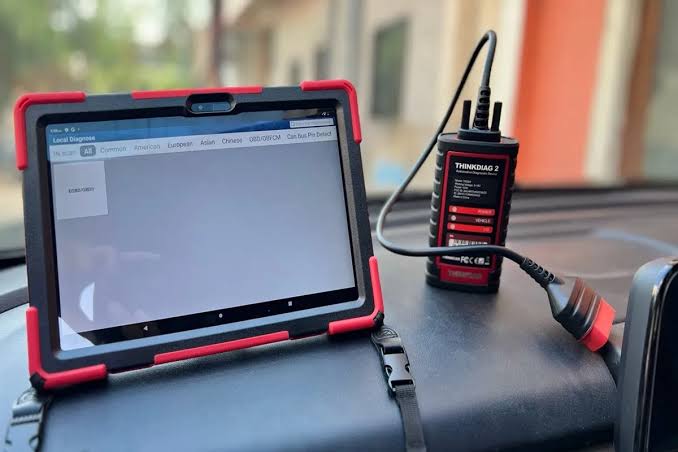

آیا پاک کردن خطای دیاگ به معنی تعمیر خودرو است؟
خیر.
یکی از قابلیت‌های بسیاری از دستگاههای دیاگ، پاک کردن کدهای خطا است؛ اما حذف کد خطا به معنی برطرف شدن علت آن نیست.
اگر مشکل اصلی همچنان وجود داشته باشد، ممکن است خطا پس از مدتی دوباره ثبت شود یا چراغ هشدار مجدداً روشن شود. بعضی دستگاهها امکان خواندن و پاک کردن DTCها را دارند، اما فرآیند عیب‌یابی همچنان نیازمند بررسی علت ایجاد خطاست.
بنابراین ترتیب درست این است:
خواندن خطا → بررسی شرایط و اطلاعات خودرو → تشخیص علت → تعمیر → پاک کردن خطا در صورت نیاز → بررسی مجدد خودرو
دیاگ خودرو برای چه مشکلاتی کاربرد دارد؟
استفاده از دستگاه دیاگ زمانی ارزش بیشتری دارد که خودرو علائمی مانند موارد زیر داشته باشد:
- روشن شدن چراغ چک
- بد کار کردن موتور
- افت توان یا شتاب
- افزایش غیرعادی مصرف سوخت
- خاموش شدن خودرو
- مشکل در عملکرد برخی سیستم‌های الکترونیکی
- روشن شدن چراغ ABS یا ایربگ، در صورت پشتیبانی دستگاه
- بروز ایرادهای متناوب که پیدا کردن آنها با بررسی ظاهری دشوار است
- نیاز به بررسی اطلاعات لحظه‌ای سنسورها و پارامترهای موتور
البته همه این مشکلات الزاماً منشأ الکترونیکی ندارند. اگر ایراد کاملاً مکانیکی باشد، ممکن است دیاگ به‌تنهایی اطلاعات کافی برای پیدا کردن علت آن ارائه نکند.
تفاوت دستگاه دیاگ ساده و حرفه‌ای چیست؟
همه دستگاههای دیاگ امکانات یکسانی ندارند. یک کدخوان ساده ممکن است عمدتاً برای خواندن و پاک کردن خطاهای استاندارد موتور مناسب باشد، در حالی که دستگاههای حرفه‌ای امکانات بیشتری مانند Live Data، دسترسی به یونیتهای مختلف، تستهای تخصصی، نمایش گرافیکی داده‌ها و قابلیت‌های سرویس و ریست ارائه می‌کنند. نمونه‌های حرفه‌ای بازار می‌توانند پوشش سیستم‌های بیشتری مانند موتور، گیربکس، ABS و SRS داشته باشند.
بنابراین هنگام انتخاب دستگاه دیاگ سواری نباید فقط به تعداد قابلیت‌های نوشته‌شده روی دستگاه توجه کرد؛ مهم‌تر از آن، سازگاری دستگاه با خودروهای موردنظر و نوع خدماتی است که تعمیرگاه ارائه میدهد.
هنگام خرید دستگاه دیاگ سواری به چه نکاتی توجه کنیم؟
اگر قصد خرید دستگاه دیاگ برای تعمیرگاه یا استفاده تخصصی دارید، قبل از خرید این موارد را بررسی کنید:
۱. پوشش خودروها
بررسی کنید دستگاه از چه برندها، مدل‌ها و سال‌های تولیدی پشتیبانی می‌کند.
۲. تعداد یونیتهای قابل دسترسی
مشخص کنید دستگاه فقط ECU موتور را بررسی می‌کند یا امکان دسترسی به سیستم‌هایی مانند گیربکس، ABS و SRS را نیز دارد.
۳. قابلیت Live Data
اگر هدف شما عیب‌یابی دقیق‌تر است، امکان مشاهده اطلاعات لحظه‌ای اهمیت زیادی دارد.
۴. خواندن و پاک کردن DTC
مطمئن شوید دستگاه قابلیت خواندن و در صورت نیاز پاک کردن کدهای خطا را دارد.
۵. امکانات تخصصی
بسته به نوع تعمیرگاه، قابلیت‌هایی مانند تست عملگرها، ریست سرویس‌ها، تنظیمات و عملکردهای ویژه میتواند اهمیت داشته باشد.
۶. به‌روزرسانی نرم‌افزار
پوشش خودروها و امکانات نرم‌افزاری اهمیت زیادی دارند؛ بنابراین شرایط و نحوه به‌روزرسانی دستگاه را قبل از خرید بررسی کنید.

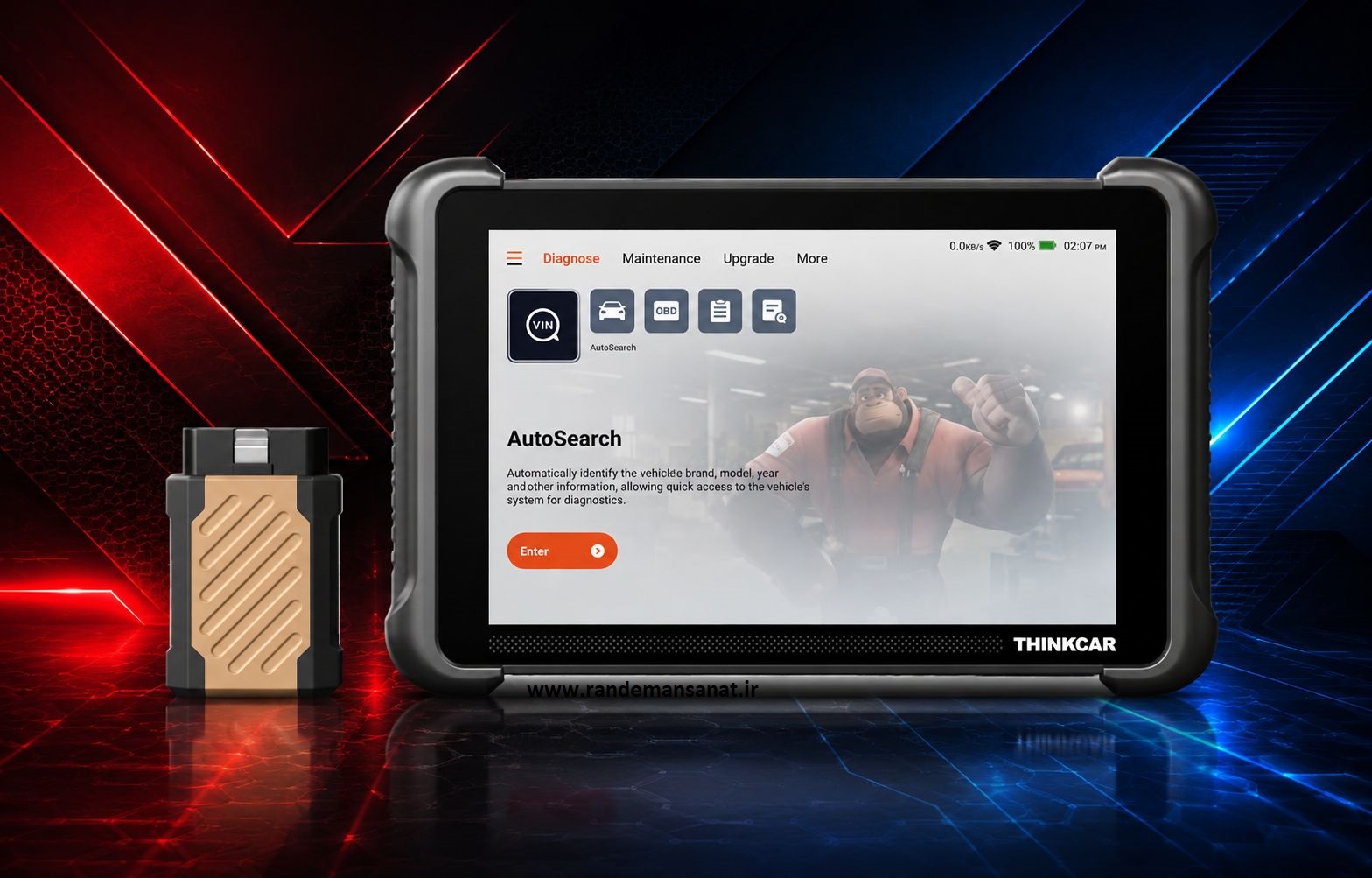

خرید دستگاه دیاگ سواری از کارن تولز
برای تعمیرگاه‌هایی که به دنبال خرید دستگاه دیاگ سواری هستند، انتخاب دستگاه باید بر اساس نوع خودروهای مراجعه‌کننده و سطح عیب‌یابی موردنیاز انجام شود.
در کارن تولز می‌توانید برای انتخاب و خرید دستگاه دیاگ سواری، مشخصات و قابلیت‌های مدلهای موجود را بررسی کنید و متناسب با نیاز تعمیرگاه سراغ گزینه مناسب بروید. اگر قرار است دستگاه به‌صورت روزمره در تعمیرگاه استفاده شود، بهتر است قبل از خرید مواردی مانند پوشش خودروها، یونیتهای قابل دسترسی، قابلیت Live Data، امکانات عیب‌یابی و نحوه به‌روزرسانی را بررسی کنید.
در نهایت، یک دستگاه دیاگ مناسب زمانی بیشترین ارزش را برای تعمیرگاه دارد که اطلاعاتی فراتر از یک کد خطا در اختیار تعمیرکار قرار دهد و بتواند روند عیب‌یابی را سریع‌تر و دقیق‌تر کند.
سوالات متداول
آیا دیاگ میتواند خرابی ماشین را دقیق مشخص کند؟
دیاگ اطلاعات مهمی مانند کدهای خطا و در دستگاههای پیشرفتهتر Live Data و اطلاعات یونیتهای مختلف را ارائه میدهد، اما کد خطا همیشه به معنی خرابی قطعهای خاص نیست. برای تشخیص نهایی باید اطلاعات دیاگ با علائم خودرو و تستهای فنی بررسی شود.
آیا با دیاگ میتوان چراغ چک را خاموش کرد؟
بسیاری از دستگاههای دیاگ امکان پاک کردن کدهای خطا و خاموش کردن چراغ هشدار مربوطه را دارند؛ اما پاک کردن خطا جای تعمیر علت اصلی را نمیگیرد. اگر مشکل همچنان وجود داشته باشد، خطا ممکن است دوباره ثبت شود.
آیا دیاگ خرابی سنسورها را نشان میدهد؟
دیاگ میتواند خطاهای مرتبط با سنسورها و دادههای عملکردی آنها را نشان دهد، اما برای تشخیص قطعی خرابی سنسور ممکن است بررسی سیمکشی، سوکت، تغذیه و Live Data نیز لازم باشد.
آیا هر دستگاه دیاگ برای همه خودروها مناسب است؟
خیر. پوشش خودروها، یونیتها و امکانات دستگاهها با یکدیگر متفاوت است. هنگام خرید باید سازگاری دستگاه با برندها و مدلهای خودروهای موردنظر بررسی شود.
برای تعمیرگاه، دیاگ سواری ساده کافی است؟
اگر تعمیرگاه فقط به خواندن خطاهای پایه موتور نیاز داشته باشد، یک دستگاه ساده ممکن است کافی باشد. اما برای عیب‌یابی حرفه‌ای‌تر، امکاناتی مانند Live Data، دسترسی به یونیتهای مختلف و قابلیت‌های تخصصی میتواند اهمیت بیشتری داشته باشد.
