دستگاه دیاگ و تستر ECU هر دو در عیبیابی سیستم الکترونیکی خودرو کاربرد دارند، اما کاربرد و شیوه استفاده آنها یکسان نیست. دستگاه دیاگ بیشتر برای برقراری ارتباط با ECU و سایر یونیتهای خودرو، خواندن خطاها، مشاهده پارامترها و در دستگاه‌های حرفه‌ای‌تر انجام تست‌های عملکردی استفاده میشود. در مقابل، تستر ECU با شبیه‌سازی شرایط موردنیاز ECU، امکان بررسی و تست آن را بدون نصب روی خودرو فراهم میکند.
به همین دلیل اگر یک تعمیرکار بخواهد خطای ثبت‌شده در خودرو را پیدا کند، معمولاً به دستگاه دیاگ نیاز دارد؛ اما اگر هدف او بررسی سلامت یک ECU خارج از خودرو، عیبیابی یا آزمایش ECU تعمیرشده باشد، تستر ECU ابزار تخصصی‌تری است.
تفاوت دستگاه دیاگ و تستر ECU در یک نگاه
مهمترین تفاوت این دو دستگاه را میتوان در جدول زیر خلاصه کرد:
| ویژگی | دستگاه دیاگ | تستر ECU |
|---|---|---|
| هدف اصلی | عیبیابی سیستم‌های الکترونیکی خودرو | تست و بررسی خود ECU |
| محل استفاده | روی خودرو | معمولاً خارج از خودرو |
| نیاز به خودرو | بله | در بسیاری از تست‌ها خیر |
| اتصال به ECU | از طریق شبکه و سوکت عیبیابی خودرو | از طریق اتصالات مخصوص ECU و شبیه‌سازی شرایط خودرو |
| خواندن کد خطا | بله | بسته به مدل و ساختار دستگاه |
| مشاهده پارامترها | بله | در بسیاری از مدل‌ها بله |
| شبیه‌سازی سنسورها و شرایط خودرو | محدود به قابلیت دستگاه و خودرو | یکی از قابلیت‌های اصلی |
| تست ECU تعمیرشده | بیشتر به‌صورت روی خودرو | مناسب برای تست خارج از خودرو |
| مناسب برای عیبیابی خودرو | بسیار مناسب | کاربرد اصلی نیست |
| مناسب برای تعمیر ECU | مکمل فرآیند تعمیر | بسیار کاربردی |
| نیاز به شناخت خودرو | بالا | نیاز به شناخت ECU و سیستم مربوطه |
| کاربرد اصلی | تعمیرگاه و عیبیابی خودرو | تعمیرگاه تخصصی ECU و برق خودرو |
نکته: قابلیت‌های دقیق هر دستگاه به مدل، نرم‌افزار، خودروهای تحت پوشش و امکانات سختافزاری آن بستگی دارد؛ بنابراین نمی‌توان همه دستگاه‌های دیاگ یا همه تسترهای ECU را از نظر امکانات کاملاً یکسان در نظر گرفت.

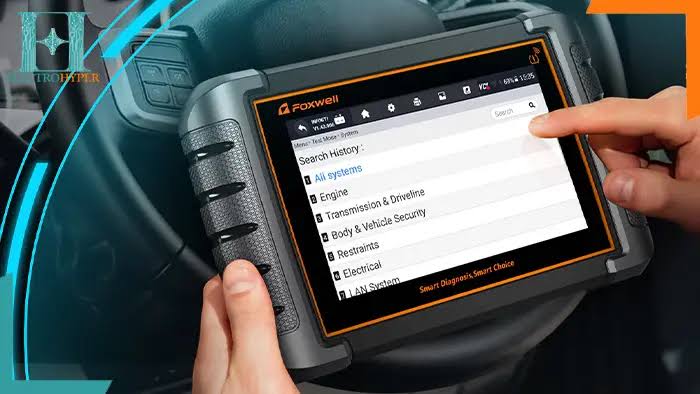

دستگاه دیاگ چه کاری انجام می‌دهد؟
دستگاه دیاگ یا Diagnostic Scanner ابزاری برای برقراری ارتباط با ECU و سایر واحدهای کنترلی خودرو است. این دستگاه معمولاً از طریق درگاه عیبیابی خودرو به سیستم الکترونیکی متصل میشود و اطلاعاتی مانند کدهای خطا، پارامترهای لحظه‌ای و وضعیت برخی سیستم‌ها را در اختیار تعمیرکار قرار می‌دهد.
البته امکانات دیاگ‌ها یکسان نیست. یک دیاگ ساده ممکن است عمدتاً برای خواندن و پاک کردن کدهای خطا استفاده شود، درحالیکه دستگاه‌های حرفه‌ای‌تر می‌توانند به یونیتهای مختلف مانند موتور، گیربکس، ABS و ایربگ دسترسی داشته باشند و قابلیت‌هایی مانند مشاهده Live Data، تست عملگرها یا برخی تنظیمات و کالیبراسیون‌ها را ارائه دهند.
دیاگ برای چه مواردی استفاده میشود؟
از مهمترین کاربردهای دستگاه دیاگ میتوان به موارد زیر اشاره کرد:
- خواندن و پاک کردن کدهای خطا
- مشاهده پارامترهای لحظه‌ای خودرو
- بررسی وضعیت سنسورها
- بررسی عملکرد برخی سیستم‌های الکترونیکی
- شناسایی خطاهای ECU و سایر یونیت‌ها
- بررسی سیستم‌هایی مانند ABS، ایربگ و گیربکس در دستگاه‌های دارای پوشش مربوطه
- انجام برخی تست‌های عملگر در دیاگ‌های حرفه‌ای

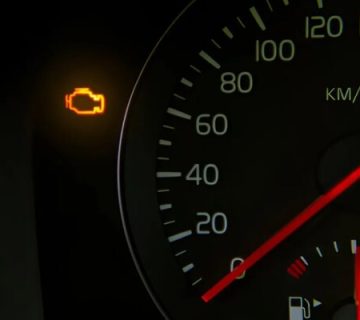

- کمک به تشخیص علت روشن شدن چراغ چک
با این حال، کد خطا به‌تنهایی همیشه به معنی خراب بودن همان قطعه نیست. کد ثبت‌شده باید در کنار علائم خودرو، داده‌های لحظه‌ای، سیمکشی و بررسی مکانیکی تفسیر شود.

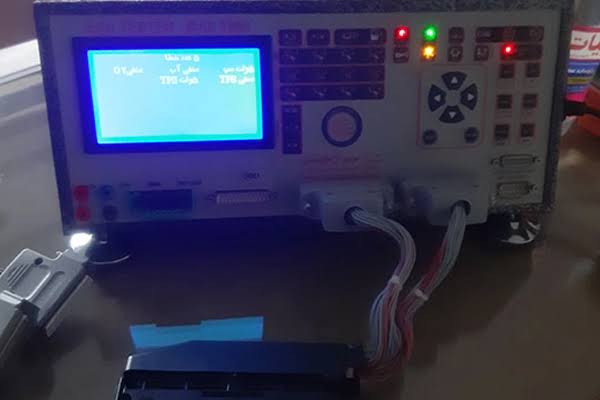

معرفی تستر ECU
تستر ECU یا ECU Tester ابزاری تخصصی‌تر برای بررسی و آزمایش واحد کنترل الکترونیکی خودرو است. تفاوت مهم این دستگاه با دیاگ در این است که تستر ECU میتواند شرایط لازم برای کار ECU را تا حدی شبیه‌سازی کند و امکان بررسی ECU را بدون قرار دادن آن روی خودروی واقعی فراهم کند.
به زبان ساده، اگر دیاگ را ابزاری برای پرسیدن وضعیت خودرو از کامپیوتر خودرو بدانیم، تستر ECU بیشتر برای این است که خود ECU را در یک محیط کنترل‌شده آزمایش کنیم.
در برخی تسترهای ECU میتوان شرایط یا سیگنال‌های مربوط به سنسورها، عملگرها، رله‌ها و مدارهای مختلف را شبیه‌سازی یا بررسی کرد. البته نوع و میزان این قابلیت‌ها به طراحی دستگاه بستگی دارد.
تستر ECU چه کاربردی دارد؟
تستر ECU بیشتر در تعمیرات تخصصی ایسیو و برق خودرو کاربرد دارد. از جمله کاربردهای آن میتوان به موارد زیر اشاره کرد:
- بررسی سلامت ECU خارج از خودرو
- تست ECU قبل یا بعد از تعمیر
- بررسی خروجی‌ها و مدارهای ECU
- بررسی عملکرد ECU در شرایط شبیه‌سازی‌شده
- مشاهده برخی پارامترهای ECU
- کمک به تشخیص خرابی داخلی ECU
- کاهش نیاز به نصب و باز کردن مکرر ECU روی خودرو
- بررسی نتیجه تعمیر ECU بدون در اختیار داشتن خودروی مربوطه
یکی از مهمترین مزیت‌های تستر ECU این است که تعمیرکار میتواند ECU را جدا از خودرو بررسی کند. این موضوع برای تعمیرکارانی که به‌صورت تخصصی روی تعمیر ایسیو کار می‌کنند اهمیت زیادی دارد.
تفاوت اصلی دیاگ و تستر ECU چیست؟
اگر بخواهیم تفاوت را خیلی ساده بیان کنیم:
دیاگ بیشتر خودرو را بررسی میکند؛ تستر ECU بیشتر خود ECU را بررسی میکند.
برای مثال فرض کنید خودرویی با روشن شدن چراغ چک وارد تعمیرگاه شده است. تعمیرکار میتواند با دیاگ به خودرو متصل شود، کد خطا را بخواند، پارامترها را بررسی کند و با توجه به اطلاعات به‌دست‌آمده مسیر عیبیابی را مشخص کند.
اما اگر ECU خودرو باز شده و تعمیرکار بخواهد مطمئن شود ECU تعمیرشده عملکرد صحیحی دارد، نصب آن روی خودرو تنها راه بررسی نیست. در این شرایط تستر ECU میتواند با فراهم کردن شرایط شبیه‌سازی‌شده، امکان بررسی ECU را خارج از خودرو فراهم کند.
بنابراین این دو ابزار جایگزین کامل یکدیگر نیستند و در بسیاری از تعمیرگاه‌های تخصصی می‌توانند مکمل هم باشند.

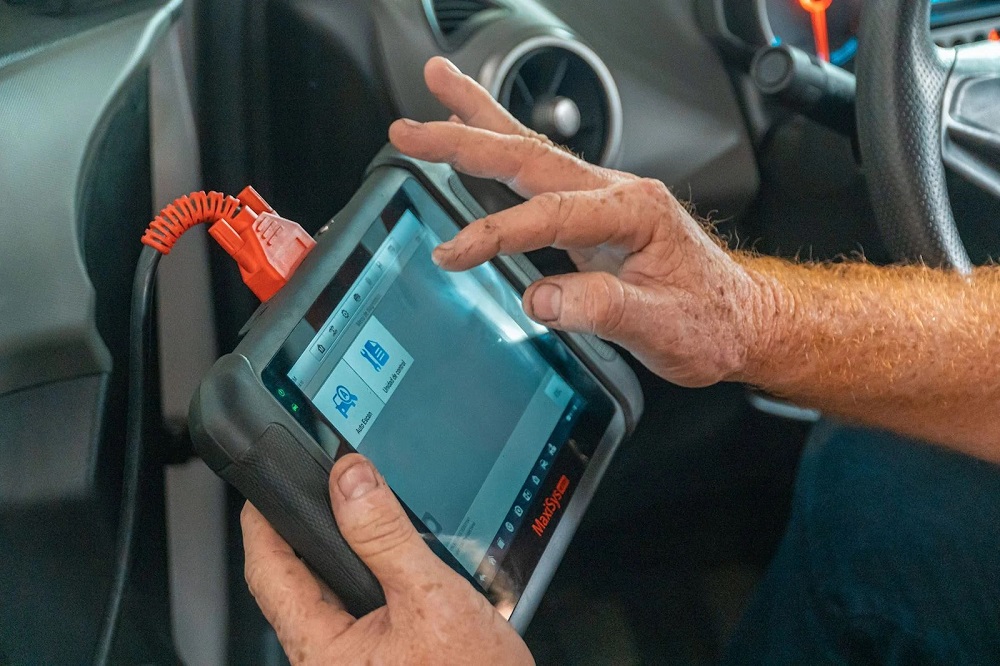

تستر ECU بهتر است یا دستگاه دیاگ؟
پاسخ به این سؤال به نوع کاری که انجام می‌دهید بستگی دارد.
اگر فعالیت اصلی شما عیبیابی خودرو است، دستگاه دیاگ انتخاب مناسب‌تری است. شما به ابزاری نیاز دارید که بتواند به خودرو متصل شود و اطلاعات یونیت‌ها، کدهای خطا و پارامترهای مختلف را در اختیار شما قرار دهد.
اما اگر کار شما تعمیر و تست تخصصی ECU است، تستر ECU اهمیت بیشتری پیدا میکند؛ چون امکان آزمایش ECU خارج از خودرو میتواند فرآیند تعمیر و بررسی را سریع‌تر و کنترل‌شده‌تر کند.
برای یک تعمیرگاه تخصصی برق و ECU، داشتن هر دو ابزار میتواند منطقی باشد؛ زیرا یکی برای عیبیابی خودرو و دیگری برای بررسی تخصصی ECU کاربرد دارد.
آیا با دستگاه دیاگ میتوان ECU را تست کرد؟
بله، اما باید بین بررسی ECU از طریق خودرو و تست تخصصی ECU خارج از خودرو تفاوت قائل شد.
دیاگ میتواند با ECU ارتباط برقرار کند و اطلاعاتی مانند کدهای خطا، پارامترها و وضعیت ارتباطی آن را نشان دهد. بنابراین اگر ECU با خودرو ارتباط داشته باشد، بسیاری از مشکلات قابل بررسی هستند.
اما اگر ECU مشکوک به خرابی سختافزاری باشد، صرفاً برقراری ارتباط با دیاگ برای تأیید سلامت کامل آن کافی نیست. در چنین شرایطی تستر ECU، مولتیمتر، اسیلوسکوپ و سایر ابزارهای تخصصی تعمیر ECU می‌توانند در کنار هم برای رسیدن به تشخیص دقیق‌تر استفاده شوند.
آیا تستر ECU میتواند جای دیاگ را بگیرد؟
خیر، در حالت کلی نمی‌تواند.
تستر ECU برای تست و بررسی ECU طراحی شده، درحالیکه دیاگ برای ارتباط با سیستم‌های الکترونیکی خودرو و عیبیابی آن کاربرد دارد.
فرض کنید مشکل خودرو مربوط به ABS، گیربکس، ایربگ، سنسور یا یک مشکل ارتباطی بین چند یونیت باشد. تستر ECU موتور لزوماً نمی‌تواند چنین عیبی را مانند یک دستگاه دیاگ مناسب خودرو بررسی کند.
از طرف دیگر، وقتی ECU موتور جدا شده و روی میز تعمیرکار قرار دارد، دیاگ خودرو به‌تنهایی نمی‌تواند جای یک تستر ECU مناسب را بگیرد.
پس بهتر است این دو ابزار را مکمل یکدیگر بدانیم، نه دو ابزار کاملاً جایگزین.

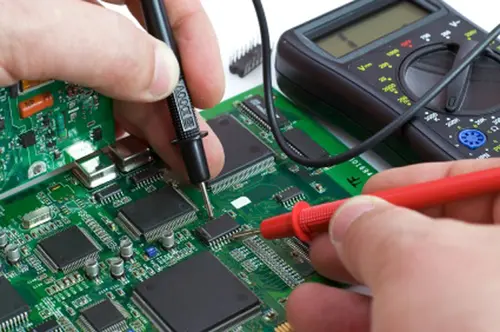

برای تعمیر ECU، دیاگ لازم است یا تستر ECU؟
برای تعمیر تخصصی ECU، معمولاً داشتن تستر ECU بسیار مفید است، اما به‌تنهایی تمام نیازهای تعمیرکار را برطرف نمی‌کند.
یک مجموعه تخصصی تعمیر ECU ممکن است بسته به نوع فعالیت به ابزارهایی مانند موارد زیر نیاز داشته باشد:
- تستر ECU
- دستگاه دیاگ
- مولتیمتر
- اسیلوسکوپ
- منبع تغذیه مناسب
- ابزارهای پروگرام و فلش ECU
- تجهیزات تست سیمکشی و سیگنالها
هرکدام از این ابزارها وظیفه متفاوتی دارند. برای مثال پروگرامر برای خواندن یا نوشتن داده‌های ECU کاربرد دارد و نباید آن را با تستر ECU یا دستگاه دیاگ یکسان دانست.
هنگام خرید دیاگ و تستر ECU به چه نکاتی توجه کنیم؟
اگر قصد خرید تجهیزات عیبیابی یا تعمیر ECU را دارید، صرفاً تعداد قابلیت‌های نوشته‌شده روی جعبه را ملاک قرار ندهید.
برای خرید دستگاه دیاگ
به این موارد توجه کنید:
- پوشش خودروها: آیا خودروهای داخلی، چینی یا خارجی موردنظر شما را پشتیبانی میکند؟
- تعداد یونیتهای قابل دسترسی: فقط ECU موتور یا ABS، ایربگ، گیربکس و سایر یونیت‌ها هم؟
- Live Data: آیا امکان مشاهده داده‌های لحظه‌ای وجود دارد؟
- تست عملگرها: آیا دستگاه قابلیت Active Test دارد؟
- آپدیت نرم‌افزار: امکان به‌روزرسانی برای خودروهای جدید اهمیت زیادی دارد.
- قابلیت‌های تخصصی: مانند ریست سرویس، کالیبراسیون، کدینگ یا سایر عملکردهای موردنیاز تعمیرگاه.
وجود عبارت‌هایی مانند «حرفه‌ای» یا «فول سیستم» به‌تنهایی برای انتخاب دستگاه کافی نیست؛ باید دقیقاً بررسی شود دستگاه چه خودروها و چه عملکردهایی را پشتیبانی میکند.
برای خرید تستر ECU
مهمترین موارد عبارت‌اند از:
- تنوع ECUهای قابل پشتیبانی
- وجود کابل‌ها و سوکت‌های موردنیاز
- امکان شبیه‌سازی سنسورها و شرایط کاری
- قابلیت تست ورودی و خروجی ECU
- امکان مشاهده پارامترهای ECU
- امکانات تست عملگرها
- حفاظت مناسب در برابر خطاهای اتصال و تغذیه
- امکان توسعه یا به‌روزرسانی سیستم در صورت پشتیبانی سازنده
در اینجا هم تعداد ECUهای تحت پوشش و کیفیت شبیه‌سازی اهمیت بیشتری از صرفاً ظاهر دستگاه یا تعداد قابلیت‌های تبلیغاتی دارد.
برای تعمیرگاه، خرید دیاگ بهتر است یا تستر ECU؟
اگر تعمیرگاه شما خدمات عمومی مکانیکی، برق خودرو و عیبیابی ارائه می‌دهد، دستگاه دیاگ معمولاً اولویت بالاتری دارد؛ چون برای تشخیص طیف گسترده‌ای از مشکلات الکترونیکی خودرو استفاده میشود.
اگر فعالیت شما به‌طور تخصصی روی تعمیر ECU، تست ایسیو و خدمات برق و الکترونیک خودرو متمرکز است، تستر ECU میتواند یکی از تجهیزات اصلی کار شما باشد.
اما برای یک مرکز تخصصی‌تر، انتخاب بین این دو الزاماً موضوع «یکی را بخر» نیست. داشتن دیاگ + تستر ECU باعث میشود تعمیرکار بتواند هم مشکل را روی خودرو بررسی کند و هم ECU را خارج از خودرو تست و ارزیابی کند.
همچنین برای آشنایی با مهمترین اطلاعاتی که یک دستگاه دیاگ میتواند در اختیار تعمیرکار قرار دهد سری به مقاله “دیاگ خودرو چه چیزهایی را نشان می‌دهد” بزنید.
جمع‌بندی؛ دیاگ بخریم یا تستر ECU؟
دستگاه دیاگ و تستر ECU هر دو برای عیبیابی سیستم‌های الکترونیکی خودرو کاربرد دارند، اما هدفشان متفاوت است.
دیاگ برای بررسی خودرو و ارتباط با ECUها و سایر یونیت‌ها مناسب است و اطلاعاتی مانند کدهای خطا و پارامترهای کاری را در اختیار تعمیرکار قرار می‌دهد. در مقابل، تستر ECU برای بررسی تخصصی خود ECU، به‌خصوص خارج از خودرو، کاربرد بیشتری دارد.
بنابراین اگر هدف شما عیبیابی خودرو است، خرید دستگاه دیاگ اولویت دارد. اگر تعمیر ECU و تست ایسیو خارج از خودرو انجام می‌دهید، تستر ECU ابزار تخصصی‌تری است. برای تعمیرگاه‌های حرفه‌ای که هر دو نوع خدمات را ارائه می‌دهند، این دو دستگاه بیشتر از آنکه رقیب باشند، مکمل یکدیگر هستند.
سوالات متداول
آیا تستر ECU همان دستگاه دیاگ است؟
خیر. دیاگ عمدتاً برای ارتباط با ECU و سایر یونیتهای خودرو و بررسی اطلاعات آنها استفاده میشود، درحالیکه تستر ECU برای بررسی و آزمایش خود ECU، از جمله در خارج از خودرو، طراحی شده است.
آیا با تستر ECU میتوان خرابی ECU را قطعی تشخیص داد؟
تستر ECU میتواند اطلاعات مهمی درباره عملکرد ECU و ورودیها و خروجیهای آن ارائه کند، اما تشخیص نهایی به نوع خرابی و ابزارهای مورد استفاده بستگی دارد. در برخی موارد استفاده همزمان از دیاگ، مولتیمتر، اسیلوسکوپ و ابزارهای تخصصی دیگر لازم است.
برای تعمیرگاه تازهتأسیس اول دیاگ بخریم یا تستر ECU؟
اگر خدمات اصلی تعمیرگاه عیبیابی عمومی خودرو است، معمولاً دیاگ انتخاب اول منطقیتری است. اگر تعمیر ECU بخش اصلی خدمات شماست، تستر ECU اهمیت بیشتری پیدا میکند.
آیا تستر ECU بدون خودرو کار میکند؟
بله، یکی از مهمترین کاربردهای تستر ECU فراهم کردن امکان بررسی ECU خارج از خودرو است؛ البته میزان این قابلیت به مدل تستر و ECU تحت پوشش آن بستگی دارد.
آیا دستگاه دیاگ میتواند تمام مشکلات ECU را پیدا کند؟
خیر. دیاگ اطلاعات الکترونیکی قابل دسترس ECU را بررسی میکند، اما هر ایراد سختافزاری یا الکتریکی لزوماً از طریق کد خطا مشخص نمیشود. برای تشخیص دقیق باید اطلاعات دیاگ با بررسی سیمکشی، تغذیه، سیگنالها و شرایط واقعی خودرو تطبیق داده شود.
